Bơm nhiệt – Heat Pump là thiết bị dùng nguyên lý trao đổi nhiệt để lấy nhiệt từ không khí, nước hoặc đất, tạo thành nguồn nước nóng ổn định và an toàn. Megasun giúp bạn hiểu nguyên lý tạo nước nóng, cách phân loại theo công suất và nhiệt độ nước, ưu điểm tiết kiệm năng lượng, ứng dụng cho gia đình, khách sạn, bệnh viện, nhà máy, và cách chọn công suất phù hợp.

Tổng quan công nghệ bơm nhiệt – Heat Pump tạo nước nóng

Bơm nhiệt – Heat Pump sử dụng nguyên lý nhiệt động lực học để di chuyển nhiệt từ môi trường có nhiệt độ thấp sang nước có nhiệt độ cao hơn. Khác với bình nóng lạnh điện trở hoặc lò hơi dầu, gas tạo nhiệt trực tiếp, Heat Pump tận dụng nguồn nhiệt có sẵn trong môi trường nên có sự khác biệt đáng kể về hiệu suất, chi phí vận hành và mức độ an toàn.

Định nghĩa bơm nhiệt – Heat Pump trong ứng dụng nước nóng

Bơm nhiệt là thiết bị gia nhiệt hoạt động theo nguyên lý truyền nhiệt từ môi trường có nhiệt độ thấp sang môi trường có nhiệt độ cao bằng cách sử dụng môi chất lạnh và chu trình nén hơi, thay vì tạo nhiệt trực tiếp bằng điện trở hoặc đốt nhiên liệu.

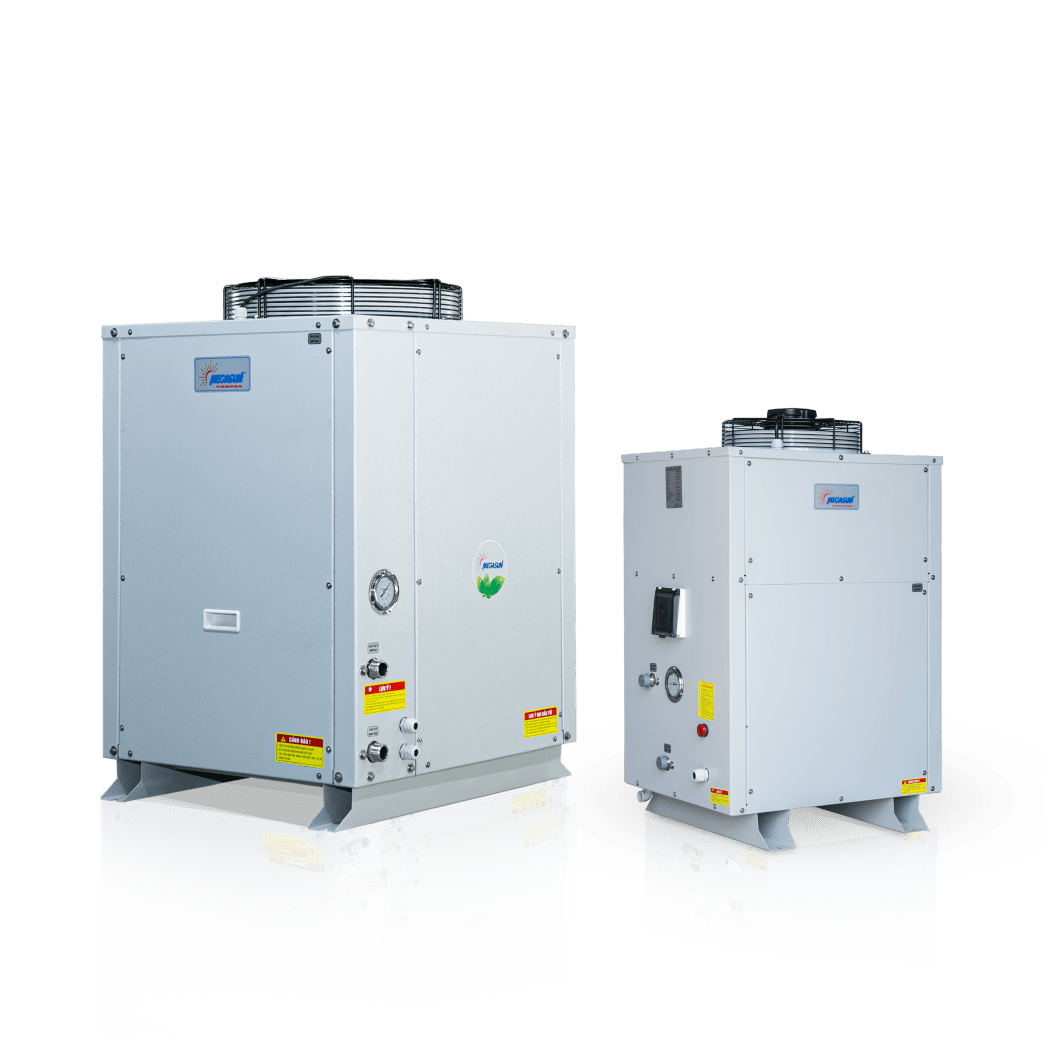

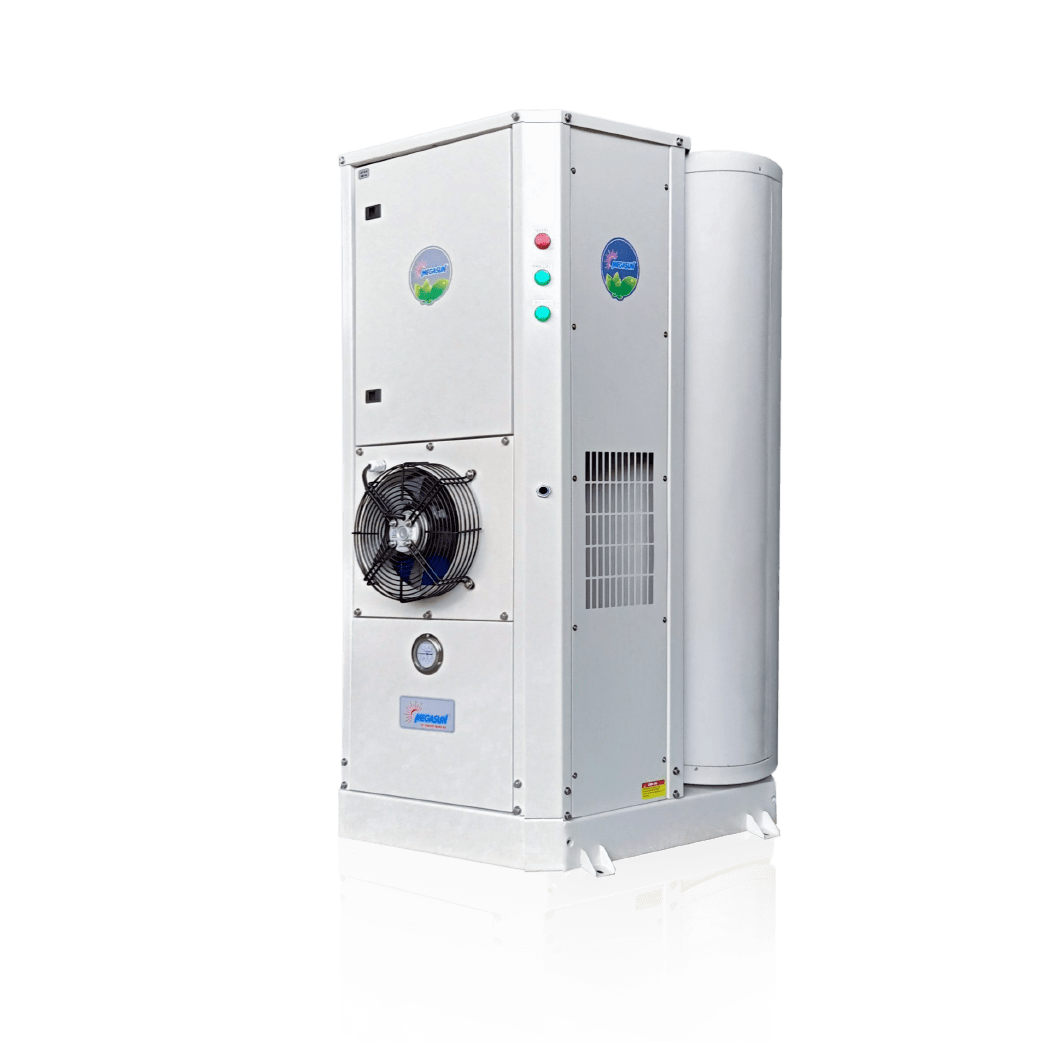

Bơm nhiệt – Heatpump Megasun

Nguyên lý hoạt động tương tự điều hòa hai chiều nhưng được ứng dụng theo hướng tạo nước nóng. Môi chất lạnh thay đổi trạng thái và áp suất trong chu trình để hấp thụ nhiệt từ môi trường, sau đó chuyển nguồn nhiệt này sang nước. Cấu phần cơ bản của hệ thống nước nóng Heat Pump Một hệ thống Heat Pump hoàn chỉnh thường gồm:

• Máy bơm nhiệt với dàn bay hơi, máy nén, dàn ngưng tụ và van tiết lưu.

• Bồn bảo ôn để tích trữ và duy trì nhiệt độ nước.

• Bơm tuần hoàn.

• Hệ thống đường ống cấp và hồi nước nóng.

• Bộ điều khiển tự động.

Trong đó, máy bơm nhiệt đảm nhận nhiệm vụ tạo nhiệt; bồn bảo ôn lưu trữ nước nóng; hệ thống đường ống phân phối nước đến các điểm sử dụng; còn bộ điều khiển giúp duy trì nhiệt độ và thời gian vận hành theo cài đặt.

So sánh Heat Pump với bình nóng lạnh và lò hơi truyền thống

Sự khác nhau giữa các giải pháp thể hiện rõ nhất ở cách tạo nhiệt và nguồn năng lượng sử dụng.

Giải pháp	Nguyên lý	Đặc điểm chính
Bình nóng lạnh điện trở	Điện trở làm nóng nước trực tiếp	Hiệu suất gần 100% nhưng tiêu thụ điện lớn và có nguy cơ liên quan đến rò điện
Lò hơi dầu, gas	Đốt nhiên liệu để tạo nhiệt	Cung cấp lượng nhiệt lớn nhưng có phát thải CO2 và yêu cầu kiểm soát an toàn vận hành
Bơm nhiệt – Heat Pump	Hấp thụ nhiệt từ môi trường và truyền sang nước	COP có thể đạt 3-4, làm nóng gián tiếp và giảm chi phí vận hành dài hạn

Nhờ tận dụng nhiệt từ môi trường thay vì phụ thuộc hoàn toàn vào điện hoặc nhiên liệu, Heat Pump phù hợp với những công trình có nhu cầu sử dụng nước nóng thường xuyên.

Nguyên lý trao đổi nhiệt và chu trình tạo nước nóng

Bên trong bơm nhiệt, môi chất lạnh liên tục đi qua bốn giai đoạn: bay hơi → nén → ngưng tụ → giảm áp. Chu trình này lý giải vì sao thiết bị có thể dùng 1 kW điện để tạo ra khoảng 3-4 kW nhiệt trong điều kiện phù hợp.

Giai đoạn bay hơi – hấp thụ nhiệt từ môi trường Môi chất lạnh ở trạng thái lỏng đi qua dàn bay hơi. Quạt đưa không khí môi trường qua dàn, giúp môi chất hấp thụ nhiệt và chuyển dần sang trạng thái khí. Hiệu quả của quá trình này chịu ảnh hưởng bởi nhiệt độ môi trường và lưu lượng không khí. Heat Pump thường hoạt động hiệu quả trong khoảng nhiệt độ 5-35°C, vì vậy vị trí lắp đặt cần thông thoáng để đảm bảo quá trình trao đổi nhiệt.

Giai đoạn nén – nâng nhiệt độ môi chất Môi chất dạng khí tiếp tục đi vào máy nén. Khi áp suất tăng, nhiệt độ của môi chất cũng tăng lên khoảng 80-100°C, tạo nguồn nhiệt đủ cao để truyền sang nước. Máy nén là bộ phận tiêu thụ điện chính trong hệ thống. Đây cũng là yếu tố liên quan trực tiếp đến chỉ số COP và hiệu quả sử dụng năng lượng của Heat Pump.

Giai đoạn ngưng tụ – truyền nhiệt cho nước Môi chất nhiệt độ cao đi qua dàn ngưng tụ và truyền nhiệt cho nước lạnh được tuần hoàn từ bồn bảo ôn. Nước sau đó được làm nóng tới mức cài đặt, thường:

• 55-65°C: nhu cầu dân dụng và dịch vụ thông thường.

• 62-90°C: một số ứng dụng công nghiệp hoặc nhu cầu đặc thù.

Do nước được làm nóng gián tiếp và không tiếp xúc trực tiếp với điện trở, hệ thống có mức độ an toàn điện cao hơn. Nhiệt độ đầu ra cũng có thể điều chỉnh tùy nhu cầu tắm, giặt, rửa, spa hoặc các quy trình sản xuất.

Giai đoạn giảm áp – hoàn thành chu trình Sau khi truyền nhiệt cho nước, môi chất đi qua van tiết lưu để giảm áp suất và nhiệt độ, trở lại trạng thái phù hợp để tiếp tục đi vào dàn bay hơi.

Bốn giai đoạn diễn ra liên tục tạo thành một chu trình khép kín, giúp Heat Pump duy trì khả năng tạo nước nóng ổn định trong quá trình vận hành. Phân loại bơm nhiệt theo nguồn nhiệt và nhiệt độ nước Bơm nhiệt có thể được phân loại theo nguồn nhiệt đầu vào hoặc theo nhiệt độ nước nóng đầu ra. Việc hiểu rõ từng nhóm giúp người dùng xác định công nghệ phù hợp với điều kiện công trình trước khi lựa chọn công suất thiết bị.

Các loại bơm nhiệt – heatpump

Bơm nhiệt không khí – nước Bơm nhiệt không khí – nước (air-to-water heat pump) là loại phổ biến tại Việt Nam. Máy hấp thụ nhiệt từ không khí xung quanh và truyền sang nước, với COP tham khảo khoảng 3-4 khi hoạt động trong điều kiện môi trường phù hợp. Ưu điểm của dòng này là lắp đặt tương đối đơn giản. Đây cũng là công nghệ được sử dụng phổ biến trong các hệ thống nước nóng trung tâm hiện nay. Bơm nhiệt nước – nước Bơm nhiệt nước – nước sử dụng nguồn nước dưới lòng đất hay nhiệt từ đất làm nguồn nhiệt đầu vào. So với loại không khí – nước, hệ thống này có thể duy trì hiệu suất tương đối ổn định nhưng thường yêu cầu điều kiện địa chất phù hợp và chi phí đầu tư ban đầu cao hơn. Do đó, giải pháp thường được cân nhắc cho công trình công nghiệp, resort hoặc dự án có yêu cầu đặc thù. Phân loại theo dải nhiệt độ nước nóng đầu ra Tùy thiết kế thiết bị, bơm nhiệt có thể cung cấp nhiều mức nhiệt độ nước khác nhau:

• Khoảng 55-65°C cho nhu cầu sinh hoạt thông thường.

• Khoảng 62-90°C cho một số ứng dụng công nghiệp và dịch vụ đặc thù.

Tắm rửa thông thường không cần nhiệt độ quá cao, trong khi giặt khử khuẩn, spa hoặc một số quy trình chế biến có thể yêu cầu nhiệt độ lớn hơn. Vì vậy, bên cạnh công suất kW, nhiệt độ đầu ra cũng là tiêu chí quan trọng khi lựa chọn Heat Pump. Phân loại bơm nhiệt theo công suất và nhu cầu sử dụng Xét theo công suất, bơm nhiệt có thể chia thành ba nhóm chính: dưới 10 kW, từ 10-100 kW và trên 100 kW. Mỗi nhóm phù hợp với quy mô và nhu cầu nước nóng khác nhau. Bơm nhiệt công suất nhỏ dưới 10 kW Dòng dưới 10 kW phù hợp với hộ gia đình, căn hộ hoặc công trình có nhu cầu nước nóng không quá lớn. Máy thường kết hợp với bồn bảo ôn dung tích vài trăm lít để phục vụ nhu cầu tắm, rửa và giặt hằng ngày. Ví dụ, một gia đình 4 người có thể tham khảo bơm nhiệt công suất khoảng 3-4 kW kết hợp dung tích bồn bảo ôn phù hợp. Bơm nhiệt công suất trung bình 10-100 kW Nhóm 10-100 kW thường được sử dụng tại khách sạn, nhà hàng, bệnh viện, resort và spa, nơi có nhiều người sử dụng nước nóng cùng lúc.

Heat pump hồ bơi MGS-20HP-S

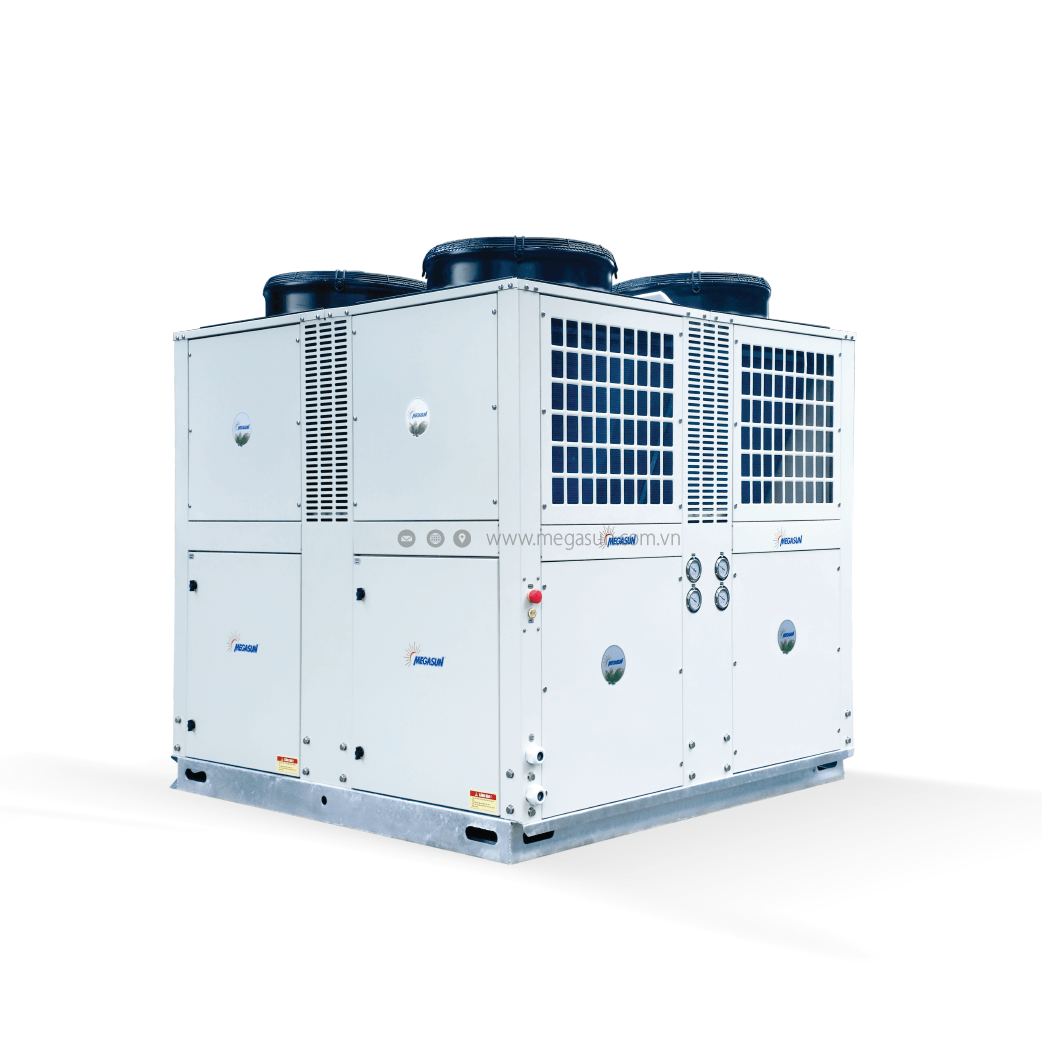

Khách sạn nhỏ có thể cần khoảng 10-20 kW, trong khi khách sạn hoặc bệnh viện quy mô lớn có thể cần từ 20-50 kW trở lên tùy số phòng, lượng người sử dụng và nhu cầu nước nóng mỗi ngày. Bơm nhiệt công suất lớn trên 100 kW Heat Pump trên 100 kW được sử dụng tại nhà máy sản xuất, khu công nghiệp, dây chuyền chế biến thực phẩm hoặc hệ thống giặt là công nghiệp. Với quy mô này, việc lựa chọn thiết bị cần đi kèm tính toán tổng thể về nguồn nước, bồn bảo ôn, đường ống và nhu cầu nhiệt của quy trình sản xuất. Hiệu suất, COP và khả năng tiết kiệm năng lượng COP (Coefficient of Performance) là một trong những chỉ số quan trọng khi đánh giá hiệu quả của Heat Pump. COP càng cao thì lượng nhiệt tạo ra trên mỗi đơn vị điện tiêu thụ càng lớn. Khái niệm COP và cách hiểu đúng COP là tỷ số giữa nhiệt lượng hữu ích mà Heat Pump cung cấp và lượng điện hệ thống tiêu thụ. Ví dụ, COP = 4 có thể hiểu rằng hệ thống sử dụng 1 kW điện và tạo ra khoảng 4 kW nhiệt nhờ đồng thời hấp thụ nhiệt từ môi trường. Tuy nhiên, COP không phải giá trị cố định. Chỉ số này còn phụ thuộc vào:

• Nhiệt độ môi trường.

• Nguồn nhiệt đầu vào.

• Nhiệt độ nước yêu cầu.

• Thiết kế và vị trí lắp đặt.

• Tình trạng vận hành của thiết bị.

Vì vậy, mức COP 3-4 nên được xem là con số tham khảo theo điều kiện vận hành cụ thể. Mức tiết kiệm điện và giảm phát thải CO2 Máy nước nóng bơm nhiệt có thể tiết kiệm khoảng 60-80% điện năng so với sử dụng dây đốt hoặc bình nóng lạnh điện trở. Khi thay thế lò hơi sử dụng nhiên liệu hóa thạch, hệ thống cũng có thể góp phần giảm khoảng 70% lượng phát thải CO2. Lợi ích kinh tế càng rõ với những công trình có nhu cầu nước nóng lớn và liên tục như khách sạn, bệnh viện hoặc nhà máy. Yếu tố ảnh hưởng đến hiệu suất Heat Pump Hiệu suất thực tế của hệ thống chịu tác động đồng thời từ nhiều yếu tố, gồm nhiệt độ môi trường, chất lượng nước cấp, vị trí lắp máy, dung tích bồn bảo ôn, thiết kế đường ống và chế độ bảo trì. Do đó, lựa chọn đúng thiết bị mới chỉ là một phần. Muốn đạt hiệu suất tốt, toàn bộ hệ thống cần được thiết kế và vận hành đồng bộ. Đặc điểm vận hành, độ bền và an toàn của hệ thống Bên cạnh khả năng tiết kiệm năng lượng, Heat Pump còn phù hợp với các công trình yêu cầu nguồn nước nóng ổn định, vận hành liên tục và hạn chế rủi ro liên quan đến điện hoặc quá trình đốt nhiên liệu.

Đặc điểm vận hành, độ bền và an toàn của hệ thống

Vận hành liên tục, không phụ thuộc ánh nắng Heat Pump có thể hoạt động quanh năm, kể cả khi trời âm u hoặc mưa, do không cần ánh nắng trực tiếp như hệ thống nước nóng năng lượng mặt trời. Khả năng cung cấp nước nóng 24/7 đặc biệt có ý nghĩa với khách sạn, resort và bệnh viện, nơi nhu cầu nước nóng có thể phát sinh liên tục trong ngày. An toàn điện nhờ cơ chế làm nóng gián tiếp Nước được gia nhiệt thông qua dàn trao đổi nhiệt thay vì tiếp xúc trực tiếp với thanh đốt điện. Cơ chế này giúp hạn chế nguy cơ rò điện và phù hợp với những công trình yêu cầu cao về an toàn, đặc biệt là gia đình có người già, trẻ nhỏ hoặc các cơ sở lưu trú, y tế. Độ bền và yêu cầu bảo trì Máy nén, dàn trao đổi nhiệt, van tiết lưu, bồn bảo ôn và đường ống đều cần được kiểm tra định kỳ để duy trì khả năng vận hành ổn định. Một số hạng mục cần chú ý gồm:

• Kiểm tra môi chất lạnh.

• Vệ sinh dàn trao đổi nhiệt.

• Kiểm tra hệ thống đường ống.

• Xử lý nguồn nước cứng.

• Kiểm tra bồn bảo ôn và thiết bị điều khiển.

Việc bảo trì càng quan trọng đối với khách sạn, bệnh viện hoặc hệ thống công nghiệp có tần suất sử dụng cao.

Ứng dụng Heat Pump cho gia đình, khách sạn, resort và nhà hàng

Nhu cầu nước nóng khác nhau đáng kể giữa công trình dân dụng và dịch vụ. Vì vậy, Heat Pump cần được thiết kế dựa trên số lượng người dùng, thời gian cao điểm, mục đích sử dụng và tổng lượng nước nóng cần thiết.

Ứng dụng Heat Pump cho hộ gia đình

Gia đình thường sử dụng Heat Pump dưới 10 kW kết hợp bồn bảo ôn để cấp nước nóng cho phòng tắm, bếp hoặc máy giặt. Bên cạnh công suất máy, cần cân nhắc dung tích bồn bảo ôn và thói quen sử dụng nước nóng trong ngày. Lựa chọn phù hợp giúp cân bằng giữa chi phí đầu tư, mức tiêu thụ điện và khả năng đáp ứng nhu cầu.

Ứng dụng Heat Pump cho khách sạn và resort

Khách sạn, resort thường cần lượng nước nóng lớn cho:

• Phòng tắm.

• Nhà bếp.

• Hồ bơi.

• Spa và các khu dịch vụ.

Hệ thống nước nóng trung tâm Heat Pump có thể thay thế nhiều bình nóng lạnh nhỏ lẻ, hỗ trợ giảm điện năng tiêu thụ và tăng mức độ an toàn cho khu lưu trú. Tuy nhiên, hệ thống cần được tính toán theo tổng số phòng, công suất sử dụng giờ cao điểm, dung tích bồn bảo ôn và chất lượng nguồn nước. Ứng dụng Heat Pump cho nhà hàng và spa Nhà hàng sử dụng nước nóng chủ yếu cho rửa bát, vệ sinh dụng cụ và khu vực bếp; trong khi spa cần nước nóng cho bồn tắm, bồn sục hoặc các dịch vụ chăm sóc. Heat Pump giúp duy trì nguồn nước nóng liên tục với nhiệt độ ổn định. Việc bố trí bồn bảo ôn và hệ thống đường ống hợp lý giúp hạn chế tổn thất nhiệt trong quá trình sử dụng.

Ứng dụng Heat Pump cho bệnh viện và công trình công nghiệp

Bệnh viện và nhà máy có nhu cầu nước nóng lớn, liên tục và yêu cầu kiểm soát nhiệt độ chặt chẽ hơn công trình dân dụng. Heat Pump có thể được sử dụng độc lập hoặc kết hợp với hệ thống lò hơi hiện có.

Ứng dụng Heat Pump cho bệnh viện và cơ sở y tế

Bệnh viện cần nước nóng phục vụ nhiều hoạt động như tắm bệnh nhân, giặt quần áo, khử khuẩn và vệ sinh dụng cụ. Heat Pump có thể đáp ứng lưu lượng lớn với nhiệt độ được kiểm soát, đồng thời giảm chi phí năng lượng so với một số hệ thống lò hơi truyền thống. Cơ chế gia nhiệt gián tiếp cũng phù hợp với yêu cầu về an toàn của môi trường y tế.

Ứng dụng Heat Pump cho nhà máy và khu công nghiệp

Trong công nghiệp, bơm nhiệt có thể phục vụ:

• Gia nhiệt cho một số quy trình sản xuất.

• Chế biến thực phẩm.

• Giặt là công nghiệp.

• Nhu cầu vệ sinh bằng nước nóng.

Với quy mô này, công suất Heat Pump phải được tính toán dựa trên nhu cầu nhiệt thực tế và khả năng tích hợp với hệ thống năng lượng tổng thể của nhà máy.

Ứng dụng Heat Pump cho nhà máy

Hướng dẫn lựa chọn công suất bơm nhiệt theo nhu cầu

Việc lựa chọn Heat Pump không nên chỉ dựa vào diện tích công trình hoặc số lượng người sử dụng. Cần xác định lượng nước cần làm nóng, nhiệt độ đầu vào, nhiệt độ mong muốn và thời gian yêu cầu để ước tính công suất nhiệt. Công thức cơ bản Q = m × c × ΔT Công thức tính nhiệt lượng cơ bản: Q = m × c × ΔT Trong đó:

• Q: nhiệt lượng cần thiết.

• m: khối lượng nước cần làm nóng, tương ứng kg hoặc lít.

• c: nhiệt dung riêng của nước, khoảng 4,186 kJ/kg.°C.

• ΔT: chênh lệch giữa nhiệt độ nước đầu vào và nhiệt độ cần đạt.

Ví dụ, cần làm nóng 1.000 lít nước từ 20°C lên 60°C trong 1 giờ thì công suất nhiệt cần thiết vào khoảng 46,52 kW. Từ nhu cầu nhiệt này, người thiết kế tiếp tục tính đến thời gian gia nhiệt và COP của thiết bị để lựa chọn công suất Heat Pump phù hợp. Tham khảo công suất theo loại công trình Một số mức công suất có thể dùng để hình dung sơ bộ:

Loại công trình	Công suất tham khảo
Gia đình nhỏ	3-5 kW
Nhà hàng, khách sạn nhỏ	10-20 kW
Công trình quy mô lớn	Tùy nhu cầu thực tế
Nhà máy công nghiệp	Có thể từ 50 kW trở lên

Các mức trên chỉ mang tính tham khảo. Công suất thực tế còn phụ thuộc vào lượng nước nóng tiêu thụ, số người, số phòng, thời gian cao điểm và nhiệt độ môi trường.

Các yếu tố cần cân nhắc khi chọn công suất

Trước khi lựa chọn thiết bị, cần xác định:

• Mục đích sử dụng: sinh hoạt, dịch vụ hay công nghiệp.

• Lượng nước nóng sử dụng mỗi ngày.

• Số người hoặc quy mô sản xuất.

• Nhiệt độ nước đầu vào và đầu ra.

• Thời gian cần gia nhiệt.

• Điều kiện môi trường nơi lắp đặt.

• COP của thiết bị.

Đối với hệ thống khách sạn, bệnh viện hoặc nhà máy, nên tính toán tổng thể thay vì chỉ lựa chọn máy dựa trên công suất danh định.

Yếu tố kỹ thuật bổ trợ khi thiết kế hệ thống

Công suất máy chỉ là một phần của hệ thống nước nóng Heat Pump. Bồn bảo ôn, đường ống, chất lượng nước và khả năng tích hợp với thiết bị hiện có đều ảnh hưởng trực tiếp đến hiệu quả vận hành.

Bồn bảo ôn và bảo ôn đường ống

Bồn bảo ôn giúp tích trữ nước nóng và cân bằng giữa thời điểm Heat Pump tạo nhiệt với thời điểm công trình sử dụng nước. Bồn có khả năng giữ nhiệt tham khảo tới khoảng 72 giờ nếu được thiết kế phù hợp. Với khách sạn, bệnh viện hoặc nhà máy có đường ống dài, lớp bảo ôn đường ống cũng đặc biệt quan trọng để hạn chế thất thoát nhiệt. Nếu bảo ôn không tốt, hệ thống phải gia nhiệt nhiều hơn để bù lượng nhiệt thất thoát, từ đó làm tăng chi phí vận hành. Xử lý nước cứng và bảo vệ dàn trao đổi nhiệt Nguồn nước có hàm lượng canxi và magiê cao dễ tạo cáu cặn tại dàn trao đổi nhiệt và đường ống. Lớp cặn tích tụ làm giảm hiệu suất truyền nhiệt và có thể ảnh hưởng đến tuổi thọ thiết bị. Vì vậy, hệ thống cần được kiểm tra chất lượng nước, sử dụng giải pháp lọc phù hợp và vệ sinh dàn trao đổi nhiệt định kỳ.

Tích hợp Heat Pump với hệ thống nước nóng hiện có Heat Pump có thể kết hợp với bình điện, lò hơi hoặc hệ thống năng lượng mặt trời theo mô hình lai. Ví dụ, Heat Pump có thể đóng vai trò nguồn tạo nước nóng chính, còn bình điện hoặc lò hơi được giữ lại làm nguồn dự phòng khi nhu cầu tăng cao. Với dự án cải tạo khách sạn, bệnh viện hoặc nhà máy, phương án tích hợp giúp tận dụng một phần hạ tầng hiện hữu thay vì phải loại bỏ toàn bộ hệ thống cũ.

Kết luận

Bơm nhiệt – Heat Pump là công nghệ nước nóng có nguyên lý trao đổi nhiệt rõ ràng, giúp người đọc hiểu vì sao công nghệ này đạt hiệu suất cao, tiết kiệm khoảng 60-80% năng lượng và an toàn hơn nhiều so với các phương pháp làm nóng truyền thống.

Megasun sẵn sàng đồng hành cùng chủ đầu tư, nhà thầu và hộ gia đình trong việc tư vấn, thiết kế và triển khai hệ thống bơm nhiệt phù hợp với từng nhu cầu cụ thể.
