Máy nước nóng tấm phẳng

Máy nước nóng tấm phẳng Megasun là giải pháp năng lượng mặt trời cao cấp, giúp gia đình và công trình dịch vụ tiết kiệm điện và đảm bảo thẩm mỹ. Megasun sẽ giúp bạn hiểu nguyên lý thu nhiệt, cấu tạo, khả năng hấp thụ và giữ nhiệt, so sánh tấm phẳng với ống chân không, đồng thời tư vấn chọn dòng máy phù hợp nhu cầu, diện tích lắp đặt và quy mô công trình.

Máy nước nóng tấm phẳng Megasun là gì?

Máy nước nóng tấm phẳng Megasun là dòng thiết bị sử dụng bộ thu nhiệt dạng tấm để hấp thụ bức xạ mặt trời và truyền nhiệt sang nước. Hệ thống có thể được thiết kế dạng tích hợp hoặc tách rời giữa tấm thu và bình bảo ôn, phù hợp từ nhà ở, biệt thự đến khách sạn, resort và công trình nước nóng tập trung.

So với cấu hình sử dụng nhiều ống thủy tinh riêng lẻ, tấm phẳng có kết cấu liền khối, hình thức gọn và thuận tiện khi bố trí trên mái công trình.

Cấu hình cơ bản của máy

Một hệ thống máy nước nóng tấm phẳng thường gồm:

• Tấm thu nhiệt năng lượng mặt trời.
• Bình bảo ôn chứa nước nóng.
• Khung hoặc chân đỡ.
• Hệ thống đường ống.
• Các van và phụ kiện kết nối.

Tùy dòng máy, hệ thống có thể bổ sung bơm tuần hoàn, cảm biến nhiệt độ, bộ điều khiển hoặc điện trở gia nhiệt dự phòng.

Các dòng máy tấm phẳng Megasun

Megasun có nhiều cấu hình máy tấm phẳng để phù hợp với từng hệ cấp nước và không gian lắp đặt, gồm:

Dòng máy	Cấu hình chính	Định hướng sử dụng
CT-FC	Tích hợp, chịu áp	Nhà ở, biệt thự, công trình có áp lực nước
OT-FC	Tích hợp, không chịu áp	Hệ cấp nước theo cột áp tự nhiên
CT-FC-S	Bình tách rời, chịu áp	Công trình cần linh hoạt vị trí đặt bình
CA-TR	Bình tách rời	Công trình yêu cầu khả năng chống ăn mòn cao
Dòng lõi Titanium	Vật liệu bồn cao cấp	Khu vực có điều kiện nguồn nước hoặc môi trường đặc thù

Việc lựa chọn không nên chỉ dựa vào tên model mà cần xét đồng thời nguồn nước, áp lực, dung tích và mặt bằng công trình.

Nguyên lý thu nhiệt của máy nước nóng tấm phẳng

Máy hoạt động theo quá trình: hấp thụ bức xạ → chuyển thành nhiệt → truyền nhiệt cho nước → đưa nước nóng về bình bảo ôn. Tùy cấu hình, nước có thể tuần hoàn tự nhiên hoặc nhờ bơm.

Tấm phẳng hấp thụ bức xạ mặt trời

Ánh nắng đi qua lớp kính phía trên và tới bề mặt hấp thụ bên trong tấm.

Bề mặt này chuyển bức xạ thành nhiệt, sau đó nhiệt được truyền sang hệ thống ống dẫn và nước hoặc môi chất lưu thông bên trong.

Lớp cách nhiệt phía sau giúp hạn chế lượng nhiệt thất thoát ngược ra môi trường.

Tuần hoàn nước trong hệ thống

Với hệ tuần hoàn tự nhiên, nước nóng có khối lượng riêng thấp hơn sẽ đi lên bình bảo ôn, trong khi nước có nhiệt độ thấp hơn tiếp tục đi xuống tấm thu.

Chu trình được lặp lại trong thời gian có đủ bức xạ mặt trời.

Với cấu hình tách rời hoặc công trình lớn, bơm tuần hoàn và bộ điều khiển có thể được sử dụng để chủ động luân chuyển nước giữa tấm thu và bồn.

Vai trò của bồn bảo ôn

Nước sau khi được gia nhiệt không sử dụng ngay toàn bộ mà được lưu trữ trong bình bảo ôn.

Lớp cách nhiệt giúp hạn chế thất thoát nhiệt, nhờ đó lượng nhiệt thu được vào ban ngày có thể tiếp tục phục vụ nhu cầu sử dụng vào buổi tối hoặc sáng sớm.

Cấu tạo tấm thu nhiệt phẳng Megasun

Hiệu quả của máy phụ thuộc nhiều vào cấu tạo tấm thu. Các lớp kính, bề mặt hấp thụ, hệ thống ống dẫn và lớp bảo ôn phải phối hợp để vừa thu được nhiều nhiệt vừa hạn chế tổn thất.

Kính cường lực bảo vệ tấm thu

Lớp kính phía ngoài bảo vệ bộ hấp thụ trước tác động của môi trường đồng thời cho phép bức xạ mặt trời đi vào bên trong.

Khi lựa chọn sản phẩm cần chú ý tới:

• Độ bền cơ học.
• Khả năng truyền ánh sáng.
• Độ kín của tấm.
• Khả năng chịu điều kiện thời tiết ngoài trời.

Kính không chỉ bảo vệ cấu trúc mà còn ảnh hưởng tới lượng bức xạ tới lớp hấp thụ.

Lớp hấp thụ chọn lọc

Phía dưới kính là bề mặt có nhiệm vụ nhận bức xạ và chuyển thành nhiệt.

Một số dòng tấm thu Megasun sử dụng lớp phủ/mạ hấp thụ chọn lọc nhằm tăng khả năng thu năng lượng và hạn chế phản xạ.

Đây là thành phần ảnh hưởng trực tiếp tới hiệu quả thu nhiệt của collector.

Hệ thống ống truyền nhiệt

Hệ thống ống bên trong tiếp nhận nhiệt từ bề mặt hấp thụ rồi truyền cho nước hoặc môi chất.

Vật liệu có khả năng dẫn nhiệt tốt giúp quá trình truyền năng lượng diễn ra nhanh hơn.

Chất lượng các mối nối cũng quan trọng vì tấm thu phải hoạt động ngoài trời trong thời gian dài và chịu biến động nhiệt độ liên tục.

Lớp bảo ôn và khung bảo vệ

Phía sau tấm thu có lớp cách nhiệt nhằm giảm nhiệt truyền xuống phía dưới.

Khung bên ngoài giúp giữ toàn bộ kết cấu ổn định và bảo vệ các lớp bên trong trước gió, mưa và tác động cơ học.

Khi lắp gần biển hoặc môi trường có tính ăn mòn, vật liệu khung và chi tiết liên kết cần được xem xét kỹ hơn.

Cấu tạo bình bảo ôn của máy tấm phẳng Megasun

Bình bảo ôn là thành phần quyết định khả năng lưu trữ nước nóng sau khi tấm thu đã tạo nhiệt. Tùy dòng máy, vật liệu và cấu hình bình có thể khác nhau.

Ruột bình chứa nước

Megasun sử dụng các cấu hình ruột bình như Inox 304 hoặc Titanium tùy dòng sản phẩm.

Vật liệu ruột cần phù hợp với:

• Chất lượng nguồn nước.
• Nhiệt độ sử dụng.
• Áp lực hệ thống.
• Môi trường công trình.

Với nguồn nước hoặc môi trường có tính ăn mòn cao, vật liệu chống ăn mòn tốt hơn có thể được cân nhắc.

Lớp bảo ôn giữ nhiệt

Giữa ruột và vỏ bình là lớp cách nhiệt Polyurethane có nhiệm vụ làm chậm quá trình truyền nhiệt ra môi trường.

Khả năng giữ nhiệt thực tế phụ thuộc vào:

• Độ dày lớp bảo ôn.
• Chất lượng foam.
• Dung tích bình.
• Nhiệt độ nước.
• Nhiệt độ môi trường.
• Tần suất sử dụng nước.

Do đó, thời gian giữ nhiệt không nên được xem như một giá trị tuyệt đối trong mọi điều kiện.

Thiết bị hỗ trợ đi kèm

Tùy cấu hình, hệ thống có thể được trang bị:

• Điện trở dự phòng.
• Cảm biến nhiệt độ.
• Bộ điều khiển.
• Bơm tuần hoàn.
• Van an toàn.
• Các phụ kiện cấp và hồi nước.

Những thiết bị này đặc biệt hữu ích với hệ thống tách rời hoặc công trình cần nước nóng liên tục.

Hiệu quả thu và giữ nhiệt của máy tấm phẳng

Hiệu quả thực tế không chỉ phụ thuộc vào bản thân collector mà còn chịu tác động của điều kiện lắp đặt và cách sử dụng. Vì vậy, cần xem xét toàn bộ hệ thống thay vì chỉ nhìn một chỉ số hấp thụ.

Khả năng hấp thụ bức xạ

Bề mặt hấp thụ chọn lọc giúp tấm thu chuyển lượng bức xạ nhận được thành nhiệt.

Tuy nhiên, sản lượng nhiệt thực tế còn phụ thuộc vào:

• Cường độ bức xạ.
• Hướng tấm.
• Góc nghiêng.
• Bóng che.
• Nhiệt độ môi trường.
• Tốc độ gió.
• Lưu lượng nước tuần hoàn.

Một collector có thông số kỹ thuật tốt vẫn có thể hoạt động kém nếu bị bóng che trong nhiều giờ mỗi ngày.

Khả năng giữ nhiệt của bình

Bồn bảo ôn giúp lưu trữ lượng nhiệt đã thu được để sử dụng ngoài giờ nắng.

Để hạn chế thất thoát nhiệt, ngoài chất lượng bồn còn cần bảo ôn tốt toàn bộ đường ống nước nóng, đặc biệt với hệ thống khách sạn hoặc bình đặt cách xa điểm sử dụng.

Hiệu quả tiết kiệm năng lượng

Năng lượng mặt trời thay thế một phần hoặc phần lớn điện năng cần dùng để gia nhiệt nước.

Mức tiết kiệm thực tế phụ thuộc vào:

• Nhu cầu nước nóng.
• Số giờ nắng.
• Diện tích thu nhiệt.
• Dung tích bồn.
• Nguồn nhiệt dự phòng.
• Thói quen sử dụng.

Với công trình sử dụng lượng nước nóng lớn và đều, lợi ích kinh tế thường rõ hơn so với công trình ít sử dụng.

So sánh máy tấm phẳng và máy ống chân không

Tấm phẳng và ống chân không đều sử dụng năng lượng mặt trời nhưng khác nhau về cấu tạo và cách hạn chế thất thoát nhiệt. Không có công nghệ nào luôn tốt hơn trong mọi điều kiện.

Tiêu chí	Tấm phẳng	Ống chân không
Cấu tạo	Collector dạng tấm liền khối	Nhiều ống thủy tinh chân không
Khả năng cách nhiệt	Kính + lớp bảo ôn	Khoảng chân không hỗ trợ cách nhiệt
Độ bền cơ học	Kết cấu tương đối liền khối	Cần chú ý nguy cơ vỡ ống
Vệ sinh	Bề mặt tương đối thuận tiện	Cần làm sạch khu vực giữa các ống
Thẩm mỹ	Gọn, đồng nhất	Cấu trúc nhiều ống
Khả năng mở rộng	Ghép nhiều tấm	Ghép nhiều cụm
Ứng dụng	Gia đình đến công trình lớn	Gia đình đến hệ tập trung

Khi nào tấm phẳng có lợi thế?

Tấm phẳng phù hợp với những công trình:

• Ưu tiên hình thức gọn.
• Có mái nhận bức xạ tốt.
• Cần hệ chịu áp phù hợp.
• Muốn sử dụng cấu hình tách rời.
• Có nhu cầu ghép nhiều collector thành hệ thống tập trung.

Thiết kế liền khối cũng giúp hạn chế số lượng chi tiết thu nhiệt rời trên mái.

Khi nào nên cân nhắc ống chân không?

Ống chân không có lợi thế về khả năng cách nhiệt nhờ khoảng chân không.

Công nghệ này có thể được cân nhắc ở khu vực nhiệt độ thấp hoặc khi yêu cầu hạn chế thất thoát nhiệt cao.

Tuy nhiên, cũng cần tính tới độ bền ống, chất lượng nguồn nước, khả năng vệ sinh và phương án thay thế khi một ống bị hư hỏng.

Không nên chọn chỉ dựa trên khí hậu

Việc kết luận “miền Nam dùng tấm phẳng, miền Bắc dùng ống chân không” là quá đơn giản.

Cần đánh giá đồng thời:

• Bức xạ tại vị trí.
• Nhiệt độ môi trường.
• Nhu cầu nước nóng.
• Nhiệt độ nước yêu cầu.
• Loại nguồn nước.
• Áp lực.
• Kiến trúc mái.
• Chi phí đầu tư.

Hai công trình ở cùng một khu vực vẫn có thể cần hai cấu hình khác nhau.

Cách chọn máy nước nóng tấm phẳng Megasun

Để chọn đúng dòng máy, người dùng nên bắt đầu từ nhu cầu nước nóng và điều kiện lắp đặt, sau đó mới đối chiếu cấu hình CT-FC, OT-FC, CT-FC-S hoặc CA-TR.

Cách chọn máy nước nóng tấm phẳng Megasun

Xác định dung tích nước nóng

Cần thống kê:

• Số người sử dụng.
• Số phòng tắm.
• Loại vòi sen.
• Có bồn tắm hay không.
• Nhu cầu nước nóng ở bếp.
• Khung giờ sử dụng cao điểm.

Có thể tham khảo sơ bộ:

Quy mô sử dụng	Dung tích tham khảo
Gia đình 4-5 người	150-200 lít
Gia đình 6-8 người	300-400 lít
Biệt thự/nhà đông người	Khoảng 500 lít trở lên
Khách sạn, resort	Cần tính theo số phòng và tải thực tế

Với công trình dịch vụ, không nên chỉ tính theo số người trung bình mà phải tính giờ cao điểm.

Kiểm tra diện tích mái

Tấm phẳng cần bề mặt đủ lớn để nhận bức xạ.

Trước khi chọn máy cần kiểm tra:

• Diện tích khả dụng.
• Hướng mái.
• Góc mái.
• Bóng che.
• Khả năng chịu tải.
• Vị trí đường ống.

Nếu mái không phù hợp để đặt cả tấm và bình, cấu hình tách rời sẽ linh hoạt hơn.

Xác định hệ nước chịu áp hay không chịu áp

Đây là tiêu chí quan trọng khi lựa chọn model.

Nếu công trình sử dụng hệ nước có áp lực, cần chọn cấu hình tương thích với áp suất làm việc.

Nếu hệ thống cấp nước theo cột áp tự nhiên, dòng không chịu áp có thể phù hợp hơn.

Không nên lắp nhầm hai cấu hình vì điều này ảnh hưởng trực tiếp tới an toàn và khả năng vận hành.

Kiểm tra chất lượng nguồn nước

Nguồn nước có nhiều khoáng, nhiễm mặn hoặc môi trường có tính ăn mòn cao cần được xem xét khi chọn vật liệu ruột bình và bộ trao đổi nhiệt.

Với những công trình có điều kiện đặc thù, cấu hình sử dụng Titanium có thể được cân nhắc tùy yêu cầu thực tế.

Các dòng máy nước nóng tấm phẳng Megasun

Mỗi dòng Megasun hướng tới một cách tổ chức hệ thống khác nhau. Có thể phân loại chủ yếu theo ba tiêu chí: chịu áp – không chịu áp, tích hợp – tách rời và vật liệu bồn.

CT-FC tích hợp chịu áp

CT-FC là cấu hình tấm thu và bình bảo ôn bố trí cùng hệ thống, phù hợp với công trình sử dụng nguồn nước có áp lực.

Dòng này có thể được cân nhắc cho:

• Nhà phố.
• Biệt thự.
• Công trình dân dụng.
• Những nơi cần hệ thống gọn trên mái.

Ưu điểm là cấu hình tương đối đơn giản, không cần bố trí bình ở một khu vực kỹ thuật riêng.

OT-FC tích hợp không chịu áp

OT-FC hướng đến hệ thống cấp nước không chịu áp hoặc sử dụng cột áp tự nhiên theo thiết kế.

Dòng này phù hợp khi:

• Công trình có bồn nước đặt cao.
• Hệ cấp nước tương đối đơn giản.
• Không yêu cầu áp lực lớn tại bình thu nhiệt.

Trước khi lựa chọn cần kiểm tra sơ đồ cấp nước hiện có để tránh sử dụng sai cấu hình.

CT-FC-S bình tách rời chịu áp

CT-FC-S tách collector và bình bảo ôn thành hai vị trí.

Tấm thu có thể đặt ở khu vực nhận nắng tốt, trong khi bình được bố trí tại phòng kỹ thuật hoặc vị trí phù hợp với kiến trúc.

Cấu hình này phù hợp với:

• Villa.
• Bungalow.
• Khách sạn.
• Công trình không muốn đặt bồn lớn trên mái.
• Hệ thống cần tuần hoàn cưỡng bức.

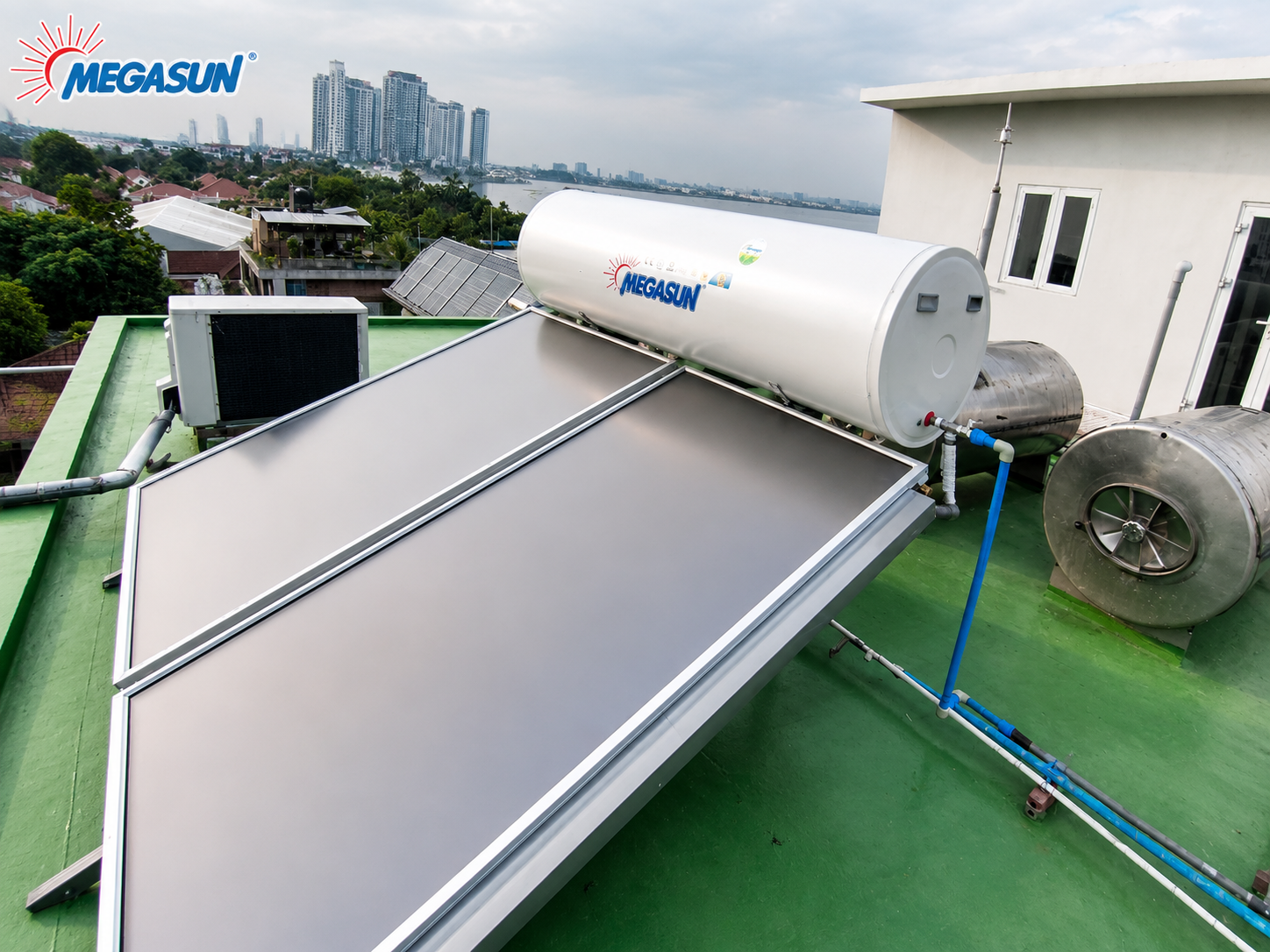

CA-TR bình tách rời Titanium

CA-TR sử dụng cấu hình tách rời kết hợp vật liệu Titanium ở phần bồn theo thiết kế sản phẩm.

Dòng này có thể được cân nhắc cho những công trình có yêu cầu cao về khả năng chống ăn mòn hoặc điều kiện nguồn nước đặc thù.

Các ứng dụng thường hướng tới:

• Resort.
• Công trình ven biển.
• Spa.
• Công trình dịch vụ cao cấp.

Việc lựa chọn vẫn cần dựa trên thông số thực tế của nguồn nước và hệ thống.

Ứng dụng máy tấm phẳng Megasun theo công trình

Cùng một công nghệ nhưng quy mô gia đình và khách sạn cần cách thiết kế hoàn toàn khác nhau. Không nên đơn giản tăng dung tích một máy dân dụng để thay thế cho hệ thống nước nóng tập trung.

Nhà ở và biệt thự

Gia đình có nhu cầu nước nóng ổn định có thể sử dụng hệ tích hợp để tối ưu không gian và đơn giản hóa hệ thống.

Biệt thự có nhiều phòng tắm hoặc sử dụng bồn tắm nên tính dung tích theo nhu cầu cao điểm và cân nhắc cấu hình chịu áp phù hợp.

Nếu yêu cầu kiến trúc không cho phép đặt bồn trên mái, có thể chuyển sang cấu hình tách rời.

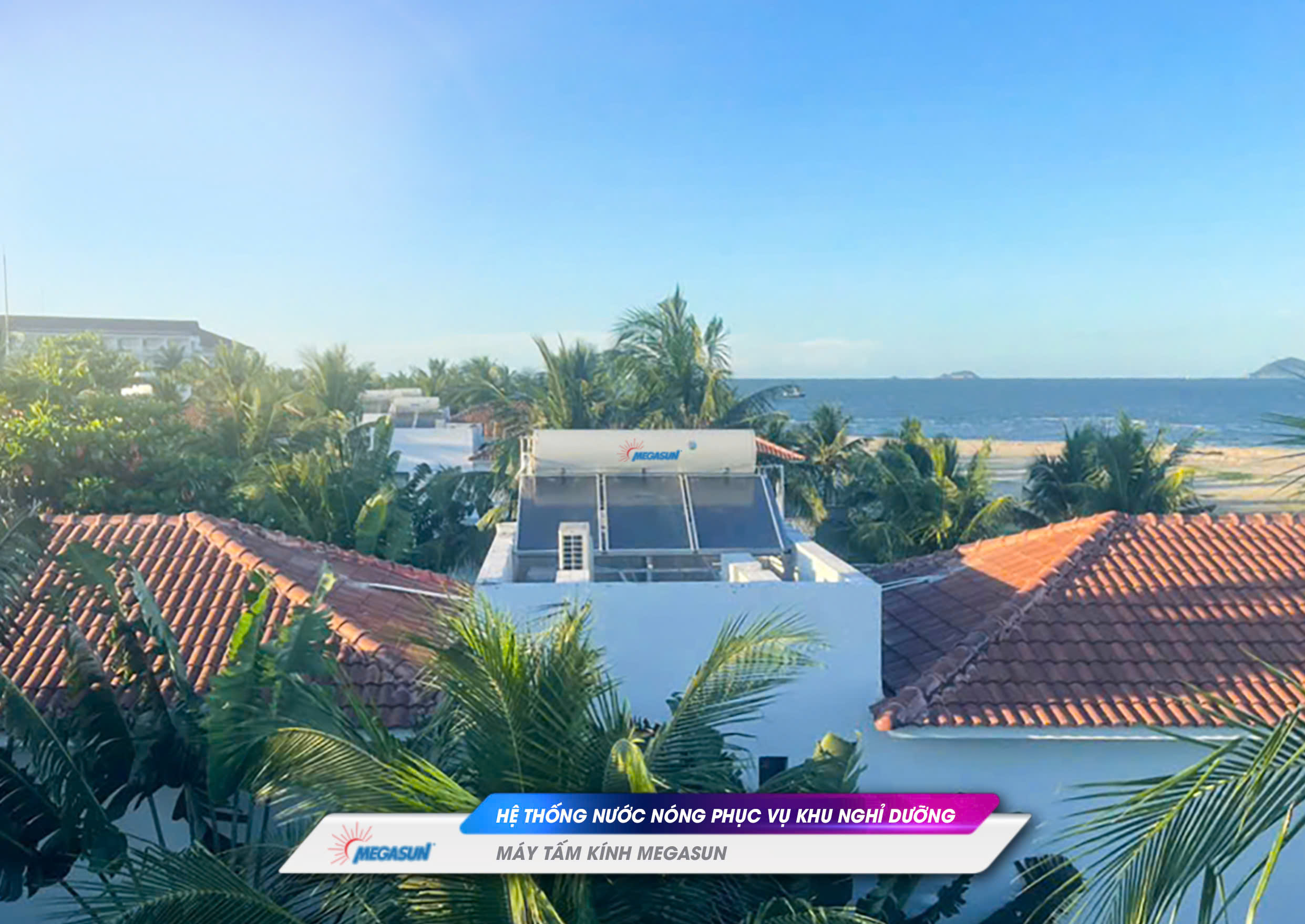

Khách sạn, resort và spa

Các công trình này có nhu cầu cao và thay đổi theo thời điểm.

Hệ thống thường cần:

• Nhiều collector.
• Bồn bảo ôn dung tích lớn.
• Tuần hoàn nước nóng.
• Bộ điều khiển.
• Nguồn gia nhiệt dự phòng.

Không nên chọn dung tích chỉ theo số phòng; cần tính tỷ lệ khách sử dụng đồng thời và lượng nước nóng trên mỗi phòng.

Hệ nước nóng tập trung

Đối với bệnh viện, nhà máy hoặc khách sạn lớn, nhiều tấm phẳng có thể được ghép thành cụm.

Collector, bồn bảo ôn, bơm tuần hoàn và nguồn nhiệt bổ trợ cần được tính đồng bộ theo tải nhiệt.

Trong trường hợp này, tấm phẳng không còn là một “máy” đơn lẻ mà trở thành một phần của hệ thống nước nóng trung tâm.

Lưu ý khi lắp đặt máy nước nóng tấm phẳng Megasun

Hiệu quả sử dụng lâu dài phụ thuộc nhiều vào vị trí tấm thu và đường ống. Một hệ thống chọn đúng model nhưng lắp sai vẫn có thể tạo ra lượng nước nóng thấp hơn dự kiến.

Hạn chế bóng che

Collector nên được đặt tại khu vực nhận nắng tốt và tránh:

• Cây xanh.
• Tường cao.
• Bồn nước.
• Mái hoặc công trình bên cạnh.
• Thiết bị kỹ thuật trên mái.

Cần đánh giá bóng che theo nhiều thời điểm trong ngày, không chỉ tại thời điểm khảo sát.

Hạn chế thất thoát trên đường ống

Đường nước nóng cần được bảo ôn phù hợp.

Khoảng cách từ bình đến điểm sử dụng càng xa thì nhiệt thất thoát trên đường ống càng đáng kể, đặc biệt tại khách sạn và công trình lớn.

Vệ sinh và bảo trì

Các hạng mục nên được kiểm tra định kỳ gồm:

• Kính tấm thu.
• Tình trạng khung.
• Mối nối.
• Đường ống.
• Bơm tuần hoàn.
• Cảm biến.
• Bộ điều khiển.
• Bình bảo ôn.
• Nguồn nhiệt dự phòng.

Nguồn nước nhiều khoáng hoặc môi trường ven biển có thể cần tần suất kiểm tra cao hơn.

Kết luận

Máy nước nóng tấm phẳng Megasun là giải pháp khai thác năng lượng mặt trời phù hợp cho nhiều công trình cần nguồn nước nóng ổn định và tiết kiệm năng lượng. Công nghệ tấm thu nhiệt hiệu suất cao cùng nhiều cấu hình sản phẩm giúp đáp ứng linh hoạt từ gia đình đến khách sạn, resort và công trình quy mô lớn. Megasun mang đến các dòng CT-FC, OT-FC, CT-FC-S, CA-TR và lõi bồn Titanium, giúp người dùng dễ lựa chọn theo nhu cầu và điều kiện lắp đặt thực tế.
